SHINKAWA振动变送器WK系列

请注意:照片可能并不是实际产品,具体请参阅标题和产品规格及所有细节描述。
产品品牌:
型号:WK-142K2-1
SHINKAWA变送器WK-142K2-1
预估货期:
关  键  词:SHINKAWASHINKAWA变送器WK-142K2-1WK-142K1-1WK-142K
相似产品:
是否有问题?联系我们工作人员
  邮件联系

SHINKAWA变送器WK-142K2-1技术参数

Current Output

4 to 20mA OUTPUT RANGE

0 to 100μm pk-pk
  0 to 125μm pk-pk
  0 to 200μm pk-pk
  0 to 250μm pk-pk
  0 to 400μm pk-pk

4 to 20mA OUTPUT   CONVERSION ACCURACY

±1.5 % of Full Scale   Range (From test signal input pin to current output)

MAX. LOAD REGISTANCE

43.5 × (Vps-12) (   (Vps=Power supply voltage)

NOT-OK FUNCTION

Current output : 3.6mA   or less.
  Not-OK condition : Open or short of sensor,
  Outside of linear range.
  Delay time to resume ; 2 to 3 seconds after
  Not-OK condition is removed.

GAP Output (Wave form   output)

CALIBRATION MATERIAL

JIS SCM440 FLAT (AISI   4140 equivalent )

LINEAR RANGE

1.4mm (Gap : 0.3 to   1.7mm)

SCALE FACTOR

7.87mV/μm

SCALE FACTOR ERROR

7.87mV/μm±6.5% typ.
  (including interchangeability errors)
  Step : 200μm, Target : 30 mm dia.

OUTPUT IMPEDANCE

10k (It is calibrated load impedance at 10M)

System

FREQUENCY RESPONSE

5Hz to 6,000Hz (+0dB,   -3dB) at 900μm Gap

TEMPERATURE RANGE OF   TRANSMITTER

Operating : 0 to 70°C(32   to 158°F)
  Storage : -34 to +100°C(-29 to +212°F)

TEMPERATURE RANGE OF   SENSOR AND EXTENSION CABLE

Operating : -34 to   +177°C (-29 to +350°F) (Connector : Max. 125°C (257°F))
  Storage : -34 to +177°C (-29 to +350°F) (Connector : Max. 125°C (257°F))

RANGE OF TEMPERATURE   AT EXPLOSION PROOF CONSTRUCTION

CSA,ATEX,KTL,TR-CU : 0   to +70C (Sensor, Ext. Cable &   Transmitter)

RELATIVE HUMIDITY

95%RH (non condensing)

POWER SUPPLY VOLTAGE

12 to 35VDC

SENSOR TIP DIAMETER

Approx. 5.5mm (0.217 inch)   dia.

CABLE DIAMETER

Approx. 2.7mm (0.106   inch) dia.

CONNECTOR DIAMETER

Approx. 7.1mm (0.280   inch) dia.

SYSTEM CABLE LENGTH

5m or 7m or 9m

TRANSMITTER SIZE

(L) 100mm × (W) 74 mm   × (H) 50 mm (3.94 in) (2.91 in) (1.97 in) Mass : Approx. 530g (1.2 lb)


爱泽工业(ize-industries)并不是本网站所列所有产品的授权代理商或经销商。 本网站使用的所有产品名称,商标,品牌等均属于各自品牌厂家所有。 本网站在产品或图片描述中,出现具有这些名称,商标,品牌等信息的产品仅用于识别目的,并非旨在表明任何与持有者的从属及授权关系。

SHINKAWA变送器WK/WKN系列介绍

WK/WKN系列是在涡流传感器上增加了振动转换功能或推力转换功能的产品。2线电流环驱动,可直接传输4~20mA信号,节省振动监测系统成本。



特征

无需振动监测器或振动转换器(4 至 20mA 输出)

电流输出,可进行远距离布线

直接连接到控制设备等的能力。

适用于通用压缩机等小型旋转机械的振动监测

本质安全防爆结构(非易燃)



The WK / WKN series is a product that adds a vibration conversion function or thrust conversion function to an eddy current transducer. Driving by a 2-wire current loop can directly transmit 4 to 20 mA signals so that the cost of the vibration monitoring system is saved.



Features

No need for vibration monitor or vibration converter (4 to 20mA output)

Long-distance wiring capable because of the current output

Direct connection capability to control devices and so on.

Ideal for vibration monitoring of small rotating machines such as general-purpose compressors

Intrinsically safe explosion-proof structure (Non-incendive)

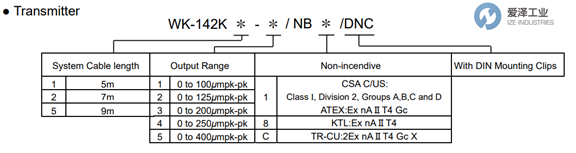

SHINKAWA变送器WK-142K系列选型




SHINKAWA变送器WK系列其他常用型号:

SHINKAWA WK-142K2-1

SHINKAWA WK-142K1-1

SHINKAWA WK-142K5-1
